Spuitgegoten NdFeB-magneet

Overzicht

Productspecificaties

Belangrijke specificaties zijn:

· Magnetische eigenschappen: Remanentie (Br): 0,7-1,05 T; Coërciviteit (Hcj): 750-1600 kA/m; Maximaal energieproduct ((BH)max): 8-16 MGOe.

· Fysieke eigenschappen: Dichtheid: 5,2-6,0 g/cm³; Hardheid: Shore D 75-85; Treksterkte: 30-50 MPa.

· Thermische stabiliteit: Continue bedrijfstemperatuur: -40°C tot 120°C (nylonbindmiddelen) of 150°C (PPS-bindmiddelen); Curietemperatuur: 310-350°C.

· Geometrieën: complexe 3D-vormen (cilindrisch, ringvormig, rechthoekig met uitsparingen, tandwielen, flenzen); Minimale wanddikte: 0,5-1,0 mm; Maximale onderdeelgrootte: doorgaans <100 mm (verschilt per matrijs).

Productkwaliteiten

De kwaliteiten worden gecategoriseerd op basis van magnetische prestaties en bindmiddeltype:

· Standaardklassen: Gebaseerd op (BH)max: IM-8 (8 MGOe), IM-12 (12 MGOe), IM-16 (16 MGOe), met Hcj variërend van 800-1200 kA/m.

· Hogetemperatuurklassen: Aangegeven met het achtervoegsel "H" (bijv. IM-12H), met PPS-bindmiddelen voor werking bij 150 °C; Hcj tot 1600 kA/m.

· Aangepaste kwaliteiten: Op maat gemaakte bindmiddelsystemen (bijv. vlamvertragend, lasermarkeerbaar) of magnetische poedermengsels voor specifieke koppel-/veldvereisten.

Coatings

Spuitgegoten NdFeB heeft een inherente corrosiebestendigheid dankzij het thermoplastische bindmiddel dat magnetische deeltjes omhult, waardoor er minder behoefte is aan extra coatings. Optionele behandelingen voor zware omstandigheden zijn onder andere:

· Epoxy Coating: Dunne (20-50 μm) laag voor verbeterde chemische bestendigheid; bestand tegen zoutnevel > 500 uur.

· Nikkelplating: chemische Ni-P-coating voor slijtvastheid; gebruikt in toepassingen onder de motorkap van auto's.

· Parylene Coating: Conforme coating (5-20 μm) voor medische toepassingen/elektronica; biocompatibel en vochtbestendig.

Toepassingsgebied

Belangrijke toepassingen zijn:

· Elektronica: micromotoren (harde schijven, printers), autofocusmodules voor camera's, vibratiemotoren voor smartphones, sensoren (nabijheid, snelheid).

· Automobielindustrie: ABS-sensoren, brandstofinjectie-actuatoren, HVAC-kleppen, raambedieningsmotoren, dashboarddisplays.

· Consumptiegoederen: elektrisch gereedschap (boormachines, schroevendraaiers), huishoudelijke apparaten (koelcompressoren, airconditioners), speelgoed (op afstand bestuurbare voertuigen), magnetische sluitingen.

· Medische hulpmiddelen: gehoorapparaten, insulinepompen, chirurgische robotica, miniatuurpompen.

· Industrieel: lineaire actuatoren, encoders, magnetische koppelingen, kleine tandwielmotoren.

Verpakkingsinformatie

· Primaire verpakking: antistatische kunststof trays of blisterverpakkingen met verdelers om krassen en contact tussen onderdelen te voorkomen; essentieel voor het behouden van de maatnauwkeurigheid.

· Secundaire verpakking: Verzegelde polyethyleenzakken met droogmiddelen (om vocht te reguleren) en vacuümverpakte opties voor langdurige opslag.

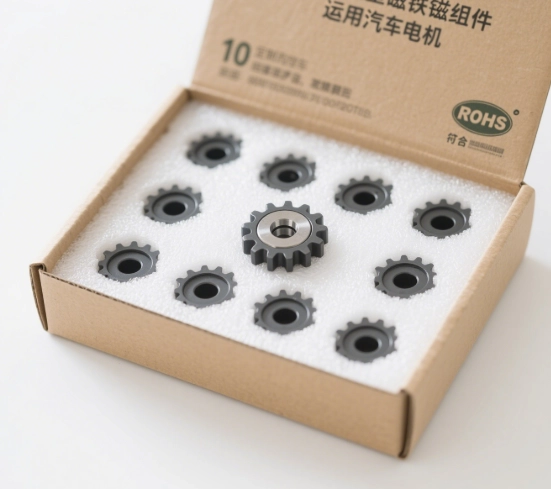

· Verzendverpakking: Dozen van golfkarton met schuimrubberen inzetstukken of gegoten pulpbakken; voorzien van een etiket met de kwaliteit, het type bindmiddel, het magnetisatiepatroon, de hoeveelheid en verwerkingsinstructies ('Vermijd statische ontlading').

· Magnetische afscherming: zelden vereist vanwege de lagere fluxdichtheid, maar beschikbaar (stalen platen) voor luchttransport dat voldoet aan de IATA-voorschriften.

Veelgestelde vragen

· Meerpolige magnetisatie: Kunnen ze worden gemagnetiseerd met complexe poolpatronen? Ja, ideaal voor ring- of boogmagneten met 4-32 polen (bijv. borstelloze gelijkstroommotorrotoren).

· Ontwerpbeperkingen: Welke geometrieën vormen een uitdaging? Zeer dikke secties (> 20 mm) kunnen scheiding van bindmiddel en poeder veroorzaken; scherpe hoeken vereisen een radius van > 0,2 mm.

· Recyclebaarheid: Zijn ze recyclebaar? Ja, magnetisch poeder kan worden teruggewonnen via thermische ontleding van bindmiddelen en vervolgens worden verwerkt tot nieuwe magneten.

· Kosten versus gesinterd NdFeB: Waarom kiezen voor spuitgieten? Lagere gereedschapskosten voor grote aantallen (> 100.000 onderdelen), geen nabewerking en geïntegreerde functies verminderen het aantal assemblagestappen.

Milieubestendigheid: Hoe presteren ze in vochtige omstandigheden? Nylon bindmiddelen absorberen vocht (tot 2% gewichtstoename), dus PPS of gecoate kwaliteiten worden aanbevolen voor vochtige (>85% RV) omgevingen.
